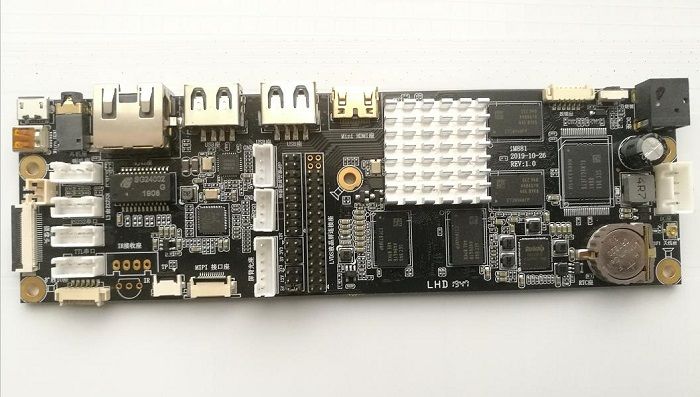

CPU

RK3288 Cortex A9四核，最高主頻1.8GHz

DDR

DDR-III 2GB（4GB可選）

存儲

標配16GB EMMC   NAND，可擴展至32GB

LVDS

30針行業標準雙路LVDS接口，支持VESA/JEITA格式，最高支持1080P輸出

eDP

20針行業標準雙路eDP接口，支持VESA/JEITA格式，最高支持3840P輸出

線路輸出

支持標準左右聲道線路輸出（WAFER  2.0mm    4P 180度直插座耐高溫）

功放輸出

8歐·5W雙路音頻功放輸出

MIC輸入

差分MIC輸入（內置WAFER  2.0mm  2P 180度直插座耐高溫）

USB接口

2個外置標準接口（A/F）

2個內置（WAFER    2.0mm  4P 180度直插座耐高溫）

1個OTG Micro USB接口

串口

2個TTL/RS-232兼容（WAFER  2.0mm    4P 180度直插座耐高溫）

1個TTL電平，兼容軟件調試用

TF卡

自彈式TF卡插座，最高支持32GB TF卡

攝像頭

支持CIF 接口攝像頭

WiFi

內置高性能SDIO接口WiFi模塊，支持IEEE 802.11 b/g/n

以太網口

10/100M自適應以太網，RJ45接口設計

背光控制

行業標準液晶屏背光控制接口，支持不同背光電壓開關和亮度調節

紅外遙控

標準紅外遙控接收頭和紅外接收排針接口

GPIO

4路GPIO（WAFER  1.25mm    6P 臥貼耐高溫），可做擴展GPIO用

電容觸摸屏

I2C接口+控制信號

實時時鐘

超低功耗RTC電路，并可支持定時開關機

指示燈

上電運行指示燈

電源輸入

支持9~18V寬電壓直流電源輸入：（WAFER  2.0mm  4P 180度直插座耐高溫）或標準DC插座：5.5*2.0mm

環境要求

工作溫度0°~70°，工作濕度0%~95%（不結露）

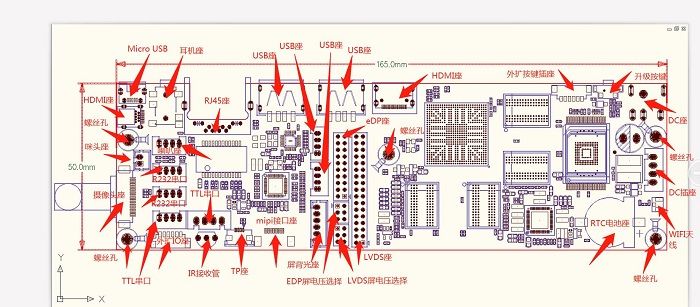

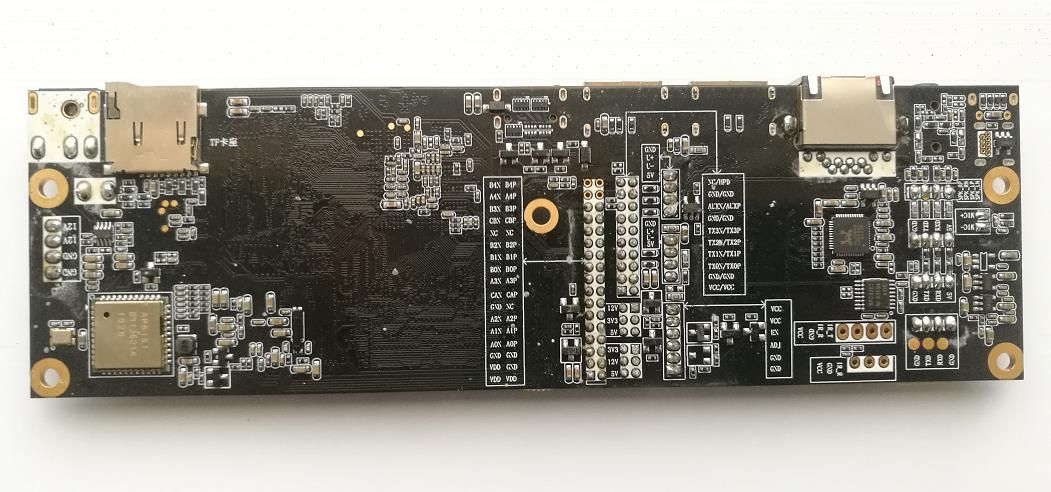

主板尺寸

長*寬（165mm*50mm）

安卓系統

Android 8.1

JP5

MIC輸入

單排-2.0間距

1：MICN、2： MICP

JK4

喇叭接口

單排-2.0間距

1：L+、2：L-、3：R+、4：R-

JK9

12V電源輸入

單排-2.54間距

1：12V、2：12V、3：GND、4：GND

CON1/2

驅屏跳線

雙排-2.54間距

1-6： 12V 、 2-5： 5V、 3-4： 3.3V

J34

TF卡座

直插插座

自彈式TF卡座

J1

按鍵功能

單排-1.25間距

詳細定義附后

J10

LVDS輸出

雙排-2.0間距

詳細定義附后

J2

eDP輸出

雙排-2.0間距

詳細定義附后

JK3

功能-調試串口

單排-2.0間距

1：GND、2：RXD、3：TXD、4：GND

JK5/7

USB 2.0排針

單排-2.0間距

1：5V、2：D-、3：D+、4：GND

J33

USB 2.0 OTG

臥插插座

Micro USB 標準臥插插座

JK1/2

RS232串口

單排-2.0間距

1：5V、2：RXD、3：TXD、4：GND

USB1/2

USB 2.0插座

臥插插座

USB Type A標準直插插座

J35

耳機插座

臥貼插座

31070長頭耳機座

IR1

紅外遙控插座

單排-2.54間距

1：IR、2：GND、3：VCC

J13

按鍵IO

單排-1.25間距

1:IO1、2:IO2、3:VCC、4:GND、5:IO3、6:IO4

J7

I2C電容屏

FPC座-0.5間距

1:SDA、2:SCL、3:IRQ、4:RST、5:VCC、6:GND

J3

背光控制

單排-2.0間距

1-2：GND、3：PWM、4：ON、5-6：12V

J40

HDMI輸出

臥插插座

MINI HDMI 19P 標準直插插座

J12

RJ45網口

沉板插座

標準RJ45以太網口（帶LED燈）

JK8

HDMI輸出

臥插插座

MINI HDMI    D型 標準直插插座
